JD电子皮带秤微机控制系统

系统组成
　　

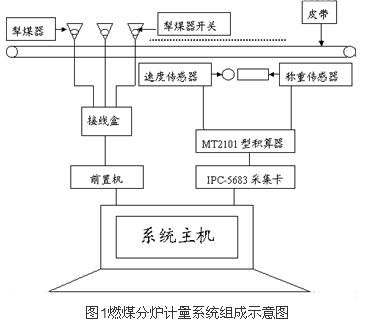

　　燃煤分炉计量系统硬件组成：
　　
　　（1）电子皮带秤系统（包括称重桥架、称重传感器、测速传感器、MT-2101型积算器四部分）
　　
　　（2）前置机开关量信号处理单元
　　
　　（3）系统主机等三个子系统（IndustrialComputer610、IPC-5683采集卡）
　　
　　电子皮带秤系统安装在＃9甲、乙皮带输送机上，负责煤量信号的采集和传输;MT-2101型积算器负责接收信号，并由其内部微处理器进行数据处理，最终显示出瞬时流量和累计流量并由通讯卡件送至系统主机；前置机开关量信号处理单元安装在＃10甲、乙皮带输送机上，由信号前置机和每个犁煤器上接近开关组成。安装在每个犁煤器上接近开关负责记录犁煤器的状态，从而判断燃煤进入哪台炉,信号前置机接收所有接近开关发来的信号，并通过通讯卡件发送给系统主机；系统主机接收到这两种信号，通过软件处理分别计算出每台炉的进煤量，并且将计量数据在上位机显示，同时发送至厂MIS网以便相关人员观察维护和计算单位成本等经济指标。
　　
　　系统软件组成：前置机信号采集软件、分炉计量软件。
　　
　　
　　
