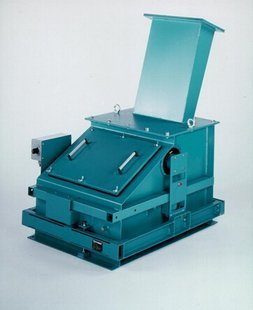

冲板流量计说明书

一、性能特点
GLCB系列冲板流量计是由微电脑控制的机电一体化设备，它适用于在流动性较好的小颗粒物料连续性生产线上对流量进行控制和计量。主要用于电力、粮食、轻工、化工、冶金等行业的物料计量及配比，并可对总流量进行统计，Y型还可以与上位机进行联网管理。该系列流量控制器具有控制精度高、工作稳定可靠、功能齐全、操作简便、功耗低、维护方便、性能价格比高等特点，是徐州金鼎测控技术有限公司的拳头产品。


特点如下：
² 采用了新颖独特的设计，测力传感器和传感板构成独特的四边形结构，能在料流变化较大的场合下保证精度。
² 在工艺过程中全密封联接，无泄漏，无粉尘、无污染。大流量时可接吸风口。
² 结构紧凑，只占有限空间，安装方便，只需将原输料管道断开，与本流量计上下法兰联接即可。
² 输出信号为4-20mADC（二线制），可与流量积算或计算机配套使用。
² GLCB型尤适于小流量，性能稳定可靠！
用途与使用范围
  GLCB型系列冲量式固体流量变送器与我公司生产的流量积算仪配套使用，用于冶金、电力、石化、水泥、粮食、食品等行业生产过程中干燥固体物料（如飞灰、煤粉、塑料颗粒、水泥、砂土、谷物、饲料、面粉、糖等）重量流量的测量。

型号	产量（t/h）	精度%	备      注
GLCB-10	1-10	≦±1.0   ≦±2.0	使用流量范围应在20~70%为理想范围段 介质温度：≦50℃ 供电要求：AC220V±10%,50HZ 产量以堆比重1.0T/立方米为基准
GLCB-20	10-20
GLCB-100	20-100
GLCB-150	50-150

二、技术参数和性能指标
以上产量仅供参考，以用户实际定货为准！
三、结构和及作原理
1、 主要结构
流量计主要由进料口、感应板、传感器机构、出料口、二次表等构成的。
2、工作原理：
冲板流量计运行时，物料经过进料口导板，落到流量感应板上，当物料流经流量计感应板时给感应板一压力，传感器获得此物料压力而输出一压力信号，并转换电信号，传给智能控制仪表，仪表根据电信号的大小转换成对应的流量值，在仪表上显示流量值并对流量值进行累计。
